一、 概述

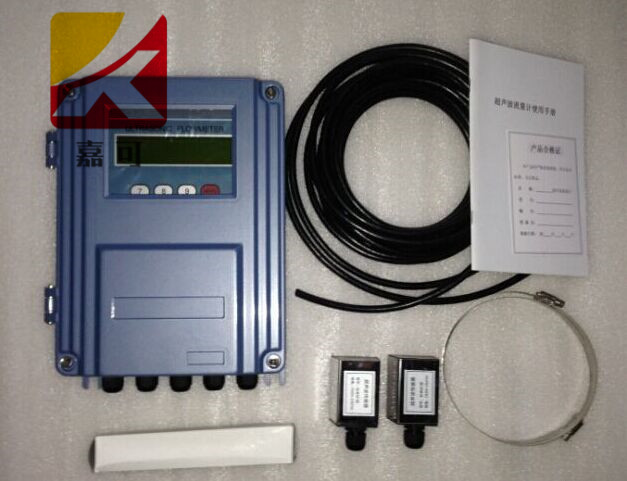

JK系列超聲波流量計/熱量計通過高精度時間數字轉換芯片對超聲波傳輸時間進行測量，有效克服零點漂移、小流量測量誤差大等問題；綜合利用頻差法和時差法，使用實時聲速、溫度補償?shù)燃夹g(shù)對流量進行補償；人機接口畫面豐富，支持多種通信方式；具有計量精度高、操作簡便、運行穩定等優點。
l 全系列產品流量測量精度優于1.0級；
l 支持多聲道測量，默認為雙聲道，有效提高了儀表在復雜流體狀態中的測量準確性和可靠性；
l 綜合采用頻差法和時差法測量技術，聲速自動補償，時間分辨率達到45皮秒，有效避免零點漂移，提高了小流量測量精度；
l 支持RS485通信，具有4 ~ 20mA變送功能，與企業能源管理系統集成更加方便；
l 支持AC 220V、DC 24V兩種電源輸入方式；
l 主機與探頭類型多樣化，可根據現場需求搭配使用，能夠滿足特殊環境的安裝與測量；
l 人機界面豐富，使用操作便捷。
二、性能參數
項目 | 性能、參數 | |
測量主機（一次儀表） | 精度 | 1.0級 |
重復性 | ≤0.2% | |
最大流速 | 16m/s(管段式、插入式)、32m/s（外縛式） | |
測量周期 | 500ms（每秒2次） | |
測量原理 | 超聲波時差原理，4字節IEEE754浮點運算 | |
顯示接口 | 4×12背光型字符液晶 | |
操作 | 6位輕觸按鍵 | |
輸入 | 兩路兩線制PT1000鉑電阻輸入回路，可實現熱量計量功能（焓差法） | |
輸出 | 電流信號：4~20mA，阻抗600Ω浮空，準確度0.1% 數據接口：隔離RS485串行接口 繼電器輸出：無源節點 | |
通訊協議 | MODBUS-RTU協議(寄存器地址見附錄) | |
其它功能 | 自動記憶前7日、前2個月的累積流量 工作參數可固化到機內的FLASH存儲器中，上電時自動調出 | |
平均電流 | 50mA | |
工作溫度 | -10℃~70℃（可特殊定制） | |
工作范圍 | 連續工作 | |
傳 感 器 | 外縛式 | DN80mm~DN6000mm |
插入式 | DN80mm~DN6000mm | |
管段式 | DN15mm~DN1000mm | |
信號電纜 | SEYV75-2/4屏蔽雙絞線（標配5m） | |
防護等級 | IP65（特殊需求可定制） | |
工作溫度 | 0℃~80℃（可特殊定制） | |
工作壓力 | ≤1.6MPa（可特殊定制） | |
可測管道 | 管材 | 碳鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等一切質地密致管道 允許有襯里 |
襯材 | 環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯 | |
內徑 | 15mm~6000mm | |
直管段長度 | 上游≧10D，下游≧5D，距泵出口處≧30D。 | |
可測液體 | 種類 | 水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。 |
濁度 | ≦20000ppm，污水測時效果好 | |
